วิธีต่อสวิตช์ไฟ 2 สวิตช์ในจุดเดียว: มือใหม่ก็ทำได้ (แค่ต้องรู้ทริค!)
เคยเป็นไหมครับ? จะติดไฟเพิ่มอีกดวงแต่ไม่อยากเจาะผนังใหม่ การใช้หน้ากากที่มี สวิตช์ไฟ 2 สวิตช์ ในบล็อกเดิมคือคำตอบที่ง่ายที่สุด วันนี้ผมจะมาแชร์วิธีต่อสายแบบเข้าใจง่ายๆ ดูรูปตามแล้วทำได้เลยครับ
อุปกรณ์ที่ต้องใช้ (และต้องรู้จัก)
- สายมีไฟL(Line): เส้นนี้แหละครับที่มีไฟ วิ่งมาจากเบรกเกอร์ (ส่วนใหญ่สีน้ำตาล)
- สายจั๊ม: พระเอกของเราครับ ตัดสายไฟสั้นๆ มาเชื่อมระหว่างสวิตช์ 1 ไป 2 ตามภาพ
- สายไฟไปหาหลอด (Load): แยกไปเลยครับ ตัวที่ 1 ไปดวงนึง ตัวที่ 2 ไปอีกดวง
- ส่วนสาย N ไม่มีไฟ: ที่มาจากบาร์นิวทรัลในตู้คอนซูมเมอร์ก็ต่อเข้าหลอดได้เลย
- ช่องวัดระยะ (Strip Gauge): พลิกหลังสวิตช์ดูนะ จะมีช่องเล็กๆ ไว้บอกว่าต้องปอกสายยาวแค่ไหนถึงจะพอดี ไม่สั้นจนหลวม และไม่ยาวจนทองแดงโผล่ให้เสียวไส้

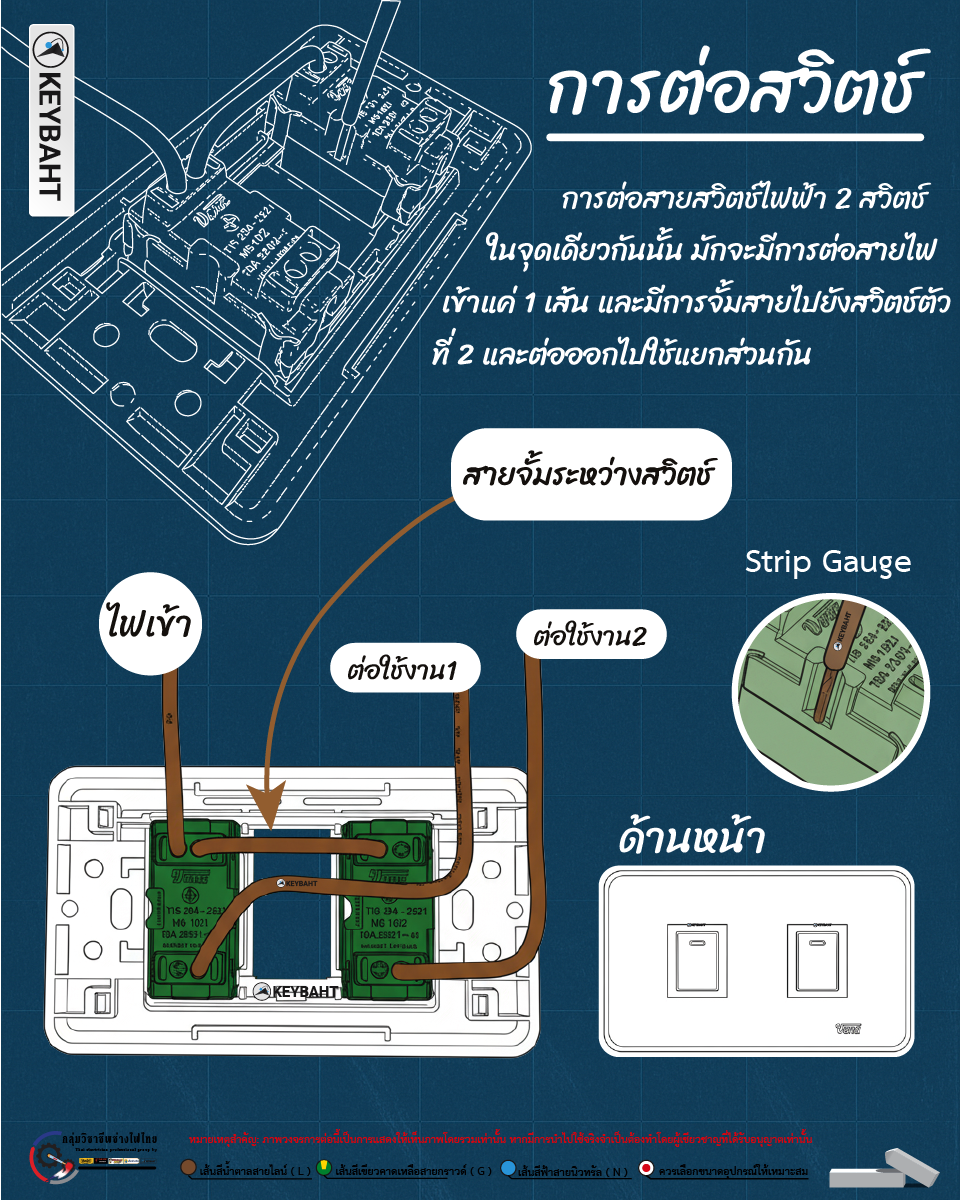

ขั้นตอนการต่อสายแบบ Step-by-Step
- จ่ายไฟให้สวิตช์ตัวแรก เริ่มจากเอาสายไฟหลัก (Line In) เสียบเข้าที่ช่องด้านล่างของสวิตช์ตัวแรกครับ (รูไหนก็ได้ในคู่ล่าง)
- ทำสะพานไฟให้ตัวที่สอง ตัดสายไฟสั้นๆ เสียบจากรูข้างๆ ของสวิตช์ตัวแรก วิ่งไปเสียบรูด้านล่างของสวิตช์ตัวที่สอง เท่านี้ไฟก็วิ่งถึงกันทั้งคู่แล้วครับ
- ต่อสายไปหาหลอดไฟ เอาสายที่จะไปหลอดไฟดวงที่ 1 เสียบรูบนของสวิตช์ตัวที่ 1 และสายหลอดไฟดวงที่ 2 เสียบรูบนของสวิตช์ตัวที่ 2 แค่นี้ก็แยกเปิด-ปิดได้อิสระแล้ว!
ทริคเด็ด: ทำยังไงให้งานเนี๊ยบและปลอดภัย?
- อย่าเดาความยาว: ทาบสายกับ Strip Gauge เสมอครับ ถ้าปอกยาวไปทองแดงโผล่ อาจจะทำให้ไฟชอร์ตได้ง่ายๆ
- เช็กความแน่น: เสียบเสร็จลองดึงเบาๆ ดูครับ ถ้าหลุดแสดงว่ายังเสียบไม่สุด
