วิธีการต่อสายไฟเข้าตู้คอนซูเมอร์ยูนิต แบรนด์CT รุ่น CTU-R เมนกันดูด RCBO

การเดินสายไฟในตู้คอนซูมเมอร์ยูนิตต้องเริ่มจากการทำความเข้าใจสายไฟทั้ง 3 ประเภทที่จำเป็นสำหรับระบบไฟฟ้าภายในบ้าน ซึ่งสีของเส้นและสีสายไฟจะตรงกันครับ ได้แก่

  1. สายไลน์ (Line) เส้นสีน้ำตาล : สายไฟที่มีกระแสไฟฟ้าไหลอยู่ โดยไหลเข้าผ่านอุปกรณ์ไฟฟ้าหรือหลอดไฟ มีแรงดันไฟฟ้า 220-240 โวลต์ กระแสไฟฟ้าขึ้นอยู่กับอุปกรณ์ไฟฟ้านั้นๆ
    2. สายนิวทรัล (Neutral) เส้นสีฟ้า :สายที่ไม่มีกระแสไฟฟ้าไหลอยู่ แต่เมื่อเวลาใช้งานกับหลอดไฟหรืออุปกรณ์ไฟฟ้าจำเป็นต้องใช้ร่วมกันทั้ง 2 สาย เพื่อให้กระแสไฟฟ้าไหลครบวงจร
    3. สายกราวด์ (Ground) เส้นสีเขียวคาดเหลือ: สายที่เชื่อมต่อจากอุปกรณ์ไฟฟ้าให้กระแสไฟฟ้าไหลลงดินเมื่อเกิดไฟฟ้ารั่ว เป็นการเพิ่มความปลอดภัยต่อการใช้งานไฟฟ้าของผู้ใช้งาน

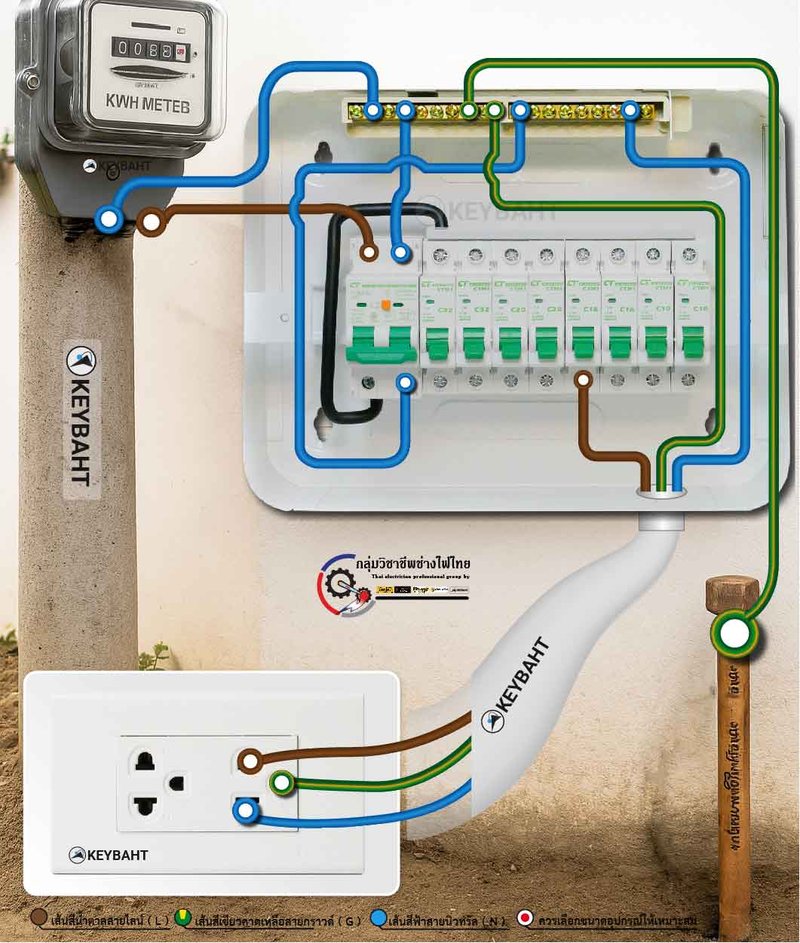

ในภาพจะเห็นว่าตู้คอนซูมเมอร์ยูนิตของแบรนด์ Ct electric จะมีการต่อสายไฟจากเมนเบรกเกอร์ ไปตำแหน่งลูกย่อยรวมถึงประกอบหวีบัสบาร์เพื่อเชื่อทต่อกับเซอร์กิตเบรกเกอร์ลลูกย่อยทั้งหมดมาให้แล้ว และจุดสังเกตุที่หลายคนเข้าใจผิดคือในส่วนของ บาร์กราวด์และ บาร์นิวทรัล ด้านบนนั้นจะแยกกันไม่ได้เชื่อมต่อถึงกัน เมื่อเราทราบข้อมมูลคร่าวๆแล้วเรามาดูวิธีการต่อสายกันครับ

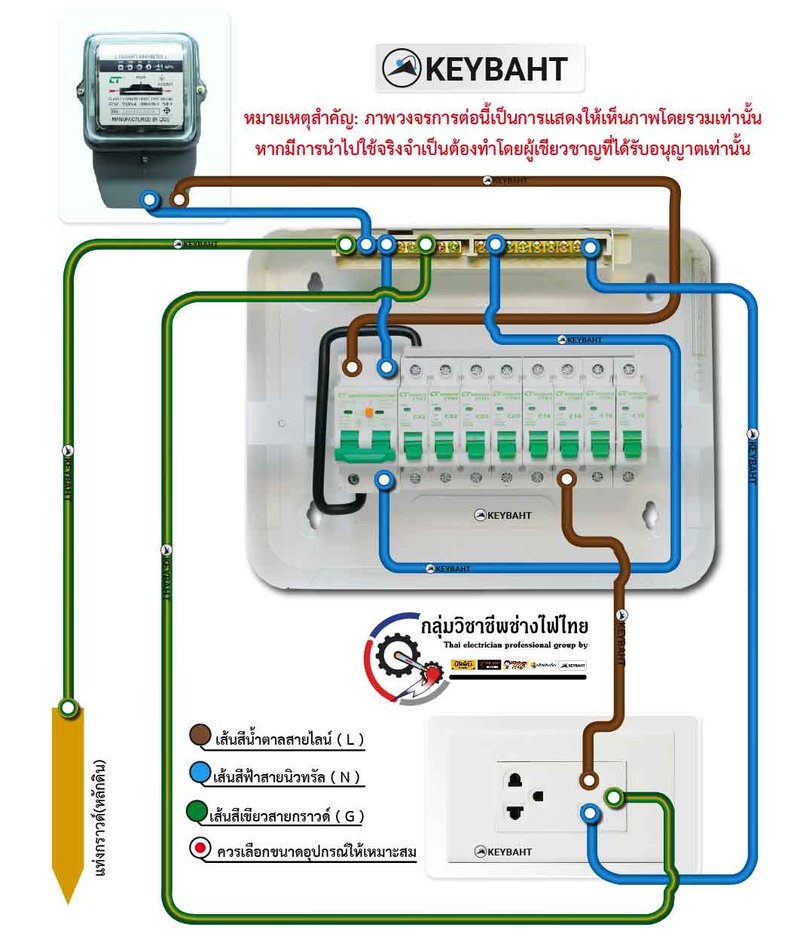

แบบแผนผังวงจรการต่อตู้คอนซูมเมอร์ยูนิต

ขั้นตอนการต่อสายไฟเข้าตู้คอนซูมเมอร์ยูนิต

  1. นำสายกราวด์หรือสายดินที่เชื่อมต่ออยู่กับแท่งกราวด์หรือหลักดินแล้ว ต่อเข้ากับบาร์กราวด์
  2. นำสายนิวทรัลที่ออกจากมิเตอร์ไฟฟ้าต่อเข้าที่บาร์กราวด์  และใช้สายไฟต่อจากบาร์กราวด์เข้าที่ขั้ว นิวทรัล ของเมนเซอร์กิตเบรกเกอร์
  3. นำสายไลน์ที่ออกจากมิเตอร์ไฟฟ้ามาเข้าที่ขั้วไลน์ ของเบรกเกอร์เมน เพีงเท่านี้เราก็เสร็จขั้นตอนการต่อไฟเข้าเรียบร้อยแล้วครับ
  4. นำสายไฟที่เราเตรียมไว้ หรือสายไฟเมน(หากเป็นสายทองแดงใช้ขนาดเท่ากับสายไฟเมนที่ต่อมาจากมิเตอร์เข้าบ้านได้เลย) มาเชื่อมต่อจากขั้วนิวทรัลของเบรกเกอร์เมนฝั่งขาออกไปยัง บาร์นิวทรัลด้านบนขวาตามในรูปได้เลยครับ เพียงเท่านี้เราก็ต่อสายไฟสำหรับตู้คอนซูมเมอร์เสร็จแล้วล่ะครับ
  5. ขั้นตอยสุดท้ายคือการต่อไปใช้งาน สายไลน์ก็ต่อจากเบรกเกอร์ลูกย่อยได้เลยครับ สายนิงทรัลก็ต่อจากบาร์นัวทรัล สุดท้ายสายกราวด์ก็ต่อจากบาร์กราวด์ได้เลยครับ

ข้อควรระวังและควรรู้ก่อนการติดตั้งหรือเดินสายไฟ

สิ่งที่ควรทำ

1. เมนเบรกเกอร์และลูกย่อยทุกตัว ควรอยู่ในทิศทางเดียวกัน เพื่อให้ไม่สับสนและสะดวกในการใช้งาน รวมถึงแนวการทริปของเบรกเกอร์ก็เป็นธรรมชาติ
2. ยึดสายไฟที่ต่อกับจุดเชื่อมต่อต่างๆไม่ว่าจะเป็น เมนเบรกเกอร์และลูกย่อย บาร์นิวทรัล บาร์กราวด์ ให้แน่น รวมถึงบัสบาร์(ตัวนำไฟฟ้าจากเมนไปหาลูกย่อย)ด้วย
3. ควรเลือกขนาดสายไฟให้เหมาะสมกับขนาดแอมป์ของเบรกเกอร์
4. ต้องต่อสายนิวทรัลจากมิเตอร์การไฟฟ้าลงดิน ก่อนที่จะเข้าเมนเบรกเกอร์ เพื่อให้มั่นใจว่านิวทรัลที่ต่อเข้าภายในที่พักอาศัย มีความต่างศักย์เป็นศูนย์จริง และเป็นไปตามมาตรฐาน
5. ต้องติดตั้งระบบสายดินอย่างถูกต้องตามข้อกำหนดมาตรฐานของการไฟฟ้า
6. ควรให้ผู้เชี่ยวชาญด้านการติดตั้งระบบไฟฟ้าเป็นผู้ติดตั้งอุปกรณ์ควบคุมไฟฟ้า
7. ก่อนทำการซ่อมบำรุง หรือเปลี่ยนอุปกรณ์ภายในตู้ควบคุมไฟฟ้าควรปิดเมนเบรกเกอร์ (off) เพื่อความปลอดภัยในขณะใช้งาน

สิ่งที่ไม่ควรทำ

  1. ห้ามต่อสายนิวทรัลของวงจร เข้ากับสายดิน เพราะเบรกเกอร์ RCD จะทริปทันที
  2. ห้ามเข้าสายไฟด้านบน-ล่าง เพราะอาจจะทำให้เบรกเกอร์ RCD เสียหาย
  3. ห้ามสัมผัสกับอุปกรณ์ที่เป็นตัวนำโดยตรงควรมีเครื่องป้องกัน เช่นถุงมือป้องกันไฟฟ้า
