การต่อวงจรสวิตช์เปิดปิดไฟ 2 สวิตช์ เพื่อเปิด-ปิดไฟแยกชุดกัน

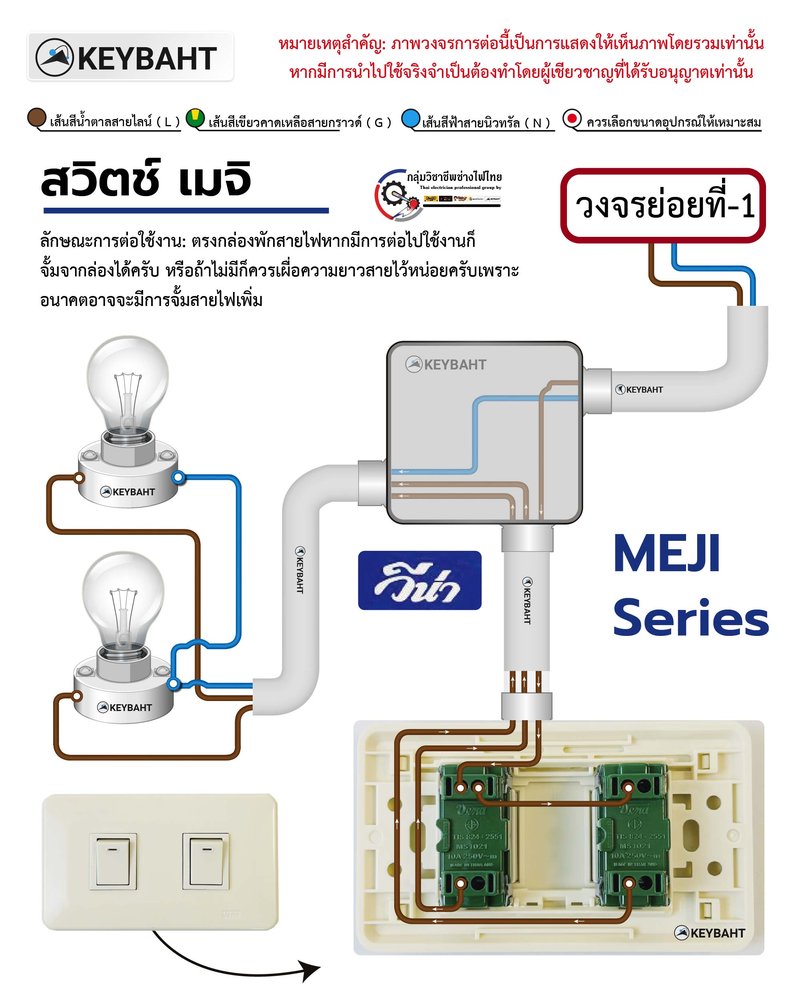

ก่อนอื่นเลยครับเพื่อไม่เป็นการเสียเวลานี้คือแผนผังการต่อสวิตช์ของบทความนี้ครับ และชุดสวิตช์ที่ใช้ในภาพก็เป็นแบบเก่านะครับ รุ่นเมจิ ของแบรนด์ Vena ซึ่งสามารถใช้แทน เนชั่นแนลซึ่งเป็นของพานารุ่นเก่าได้ครับ...พิกัดตามนี้นะครับ
ชอปปี้: https://s.shopee.co.th/3VY3pYYzRI
ลาซาด้า: https://s.lazada.co.th/s.xjrTc?cc
เรามาเริ่มไล่วงจรกันครับ แต่เราต้องรู้ก่อนนะครับว่า
- เส้นสีน้ำตาลในภาพนี้คือสาย L หรือสายไลน์ มีไฟครับ
- เส้นสีฟ้าเป็นสายนิวทรัล หรือสาย N ไม่มีไฟครับ(สายกลาง)
- สีเขียวคาดเหลื่องเป็นสายกราวด์(G) หรือก็คือสายดินครับ
สังเกตุว่าจุดเริ่มต้นของวงจรนี้คือ จุดที่เขียนว่า "วงจรย่อยที่-1" ซึ่งหมายถึง จุดเริ่มต้นของวงจรแสงสว่างนี้นี้เองครับซึ่งปกติทั่วไปสาย L ก็จะมีเบรกเกอร์ย่องคุมวงจรนี้อยู่ครับ และสาย N ก็มาจากบาร์ นิวทรัลนั้นเองครับ
- สาย L หรือสายไลน์เส้นสีน้ำตาลออกจากเบรกเกอร์ เข้ากล่องพักสายซึ่งตรงนี้จะมีหรือไม่ก็ได้นะครับถ้ามีก็จะสะดวกมากขึ้นในการเพิ่มจุดหรือซ่อมบำรุงภายหลัง หลังต่อเข้าไปยังตัวสวิตช์ตัวที่หนึ่ง

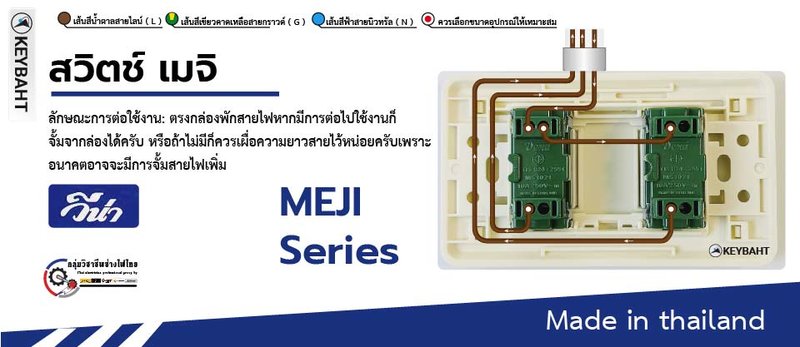

- ทำการจั้มสายไฟระหว่าง 2 สวิตช์เข้าหากันซึ่งจะเป็นการจั้มในส่วนของขาเข้าตัวสวิตช์นะครับ

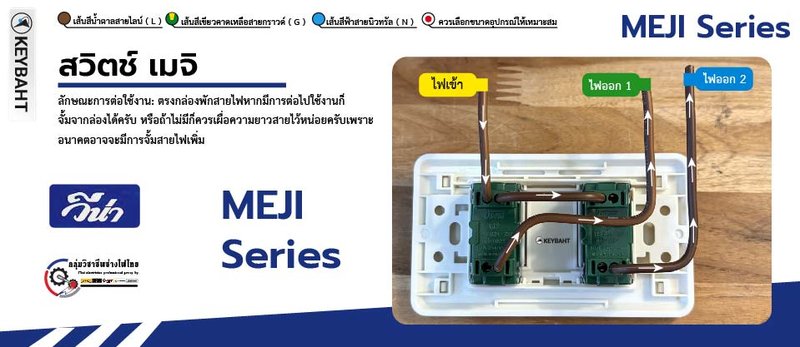

3. ทำการต่อสาย L ขาออกของแต่ละสวิตช์ เพื่อไปหาหลอดไฟทั้ง 2 ชุดหรือหลอดที่ได้เตรียมไว้ ลักษณะการต่อจริง
และนี้ก็เป็นภาพรวมคร่าวๆนี้การต่อสวิตช์ไฟ 2 สวิตช์ใช้งานซึ่งก็จะช่วยให้เราเห็นภาพรวมมากขึ้นจะได้วางแผนหรือเลือกซื้ออุปกรณ์มาใช้ได้ถูกต้องและตรงตามความต้องการ
